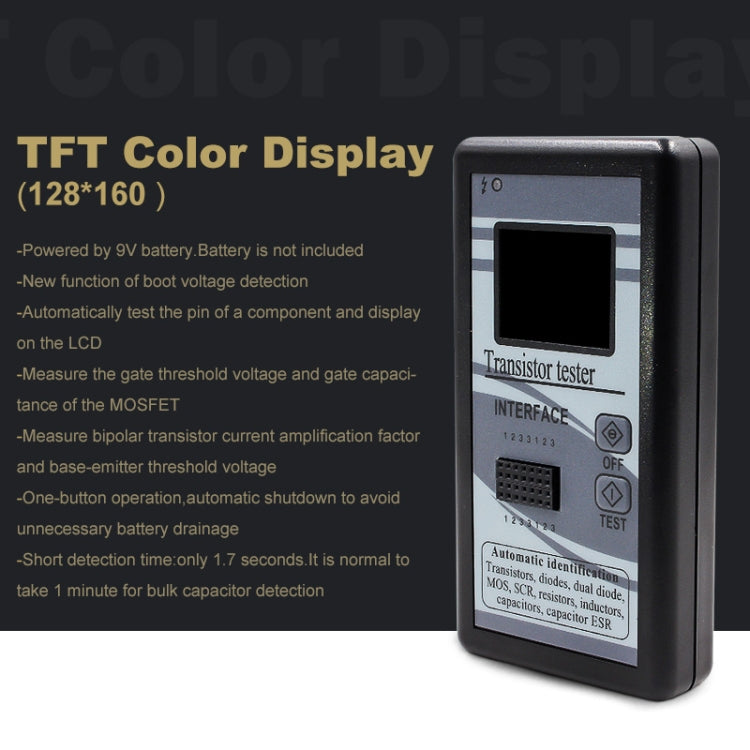

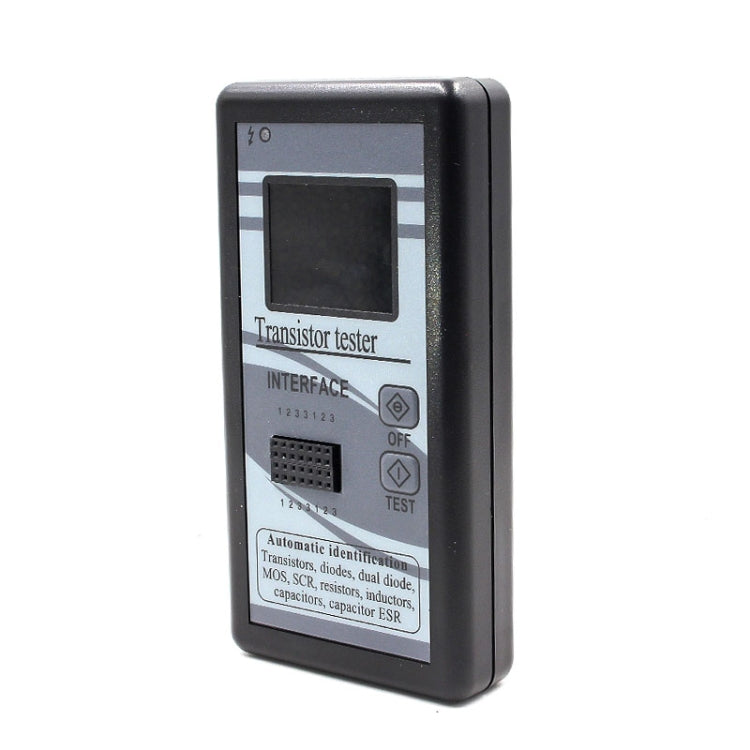

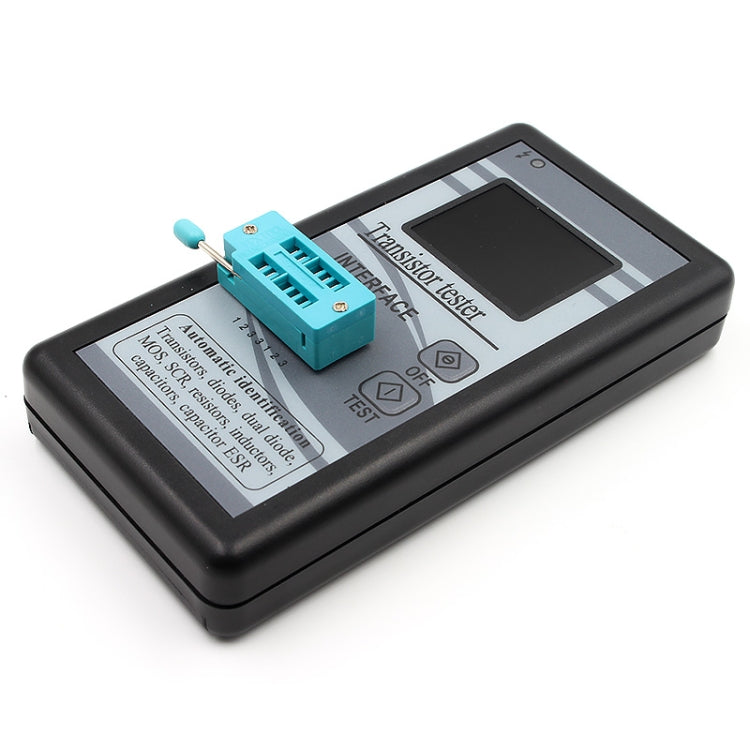

نسخة الشاشة الملونة عرض الرسم M328 اختبار الترانزستور المقاومة متر الحث متر السعة متر ESR متر

1. اللغات المدعومة: الصينية المبسطة، والصينية التقليدية، والإنجليزية (التبديل بين ثلاث لغات)

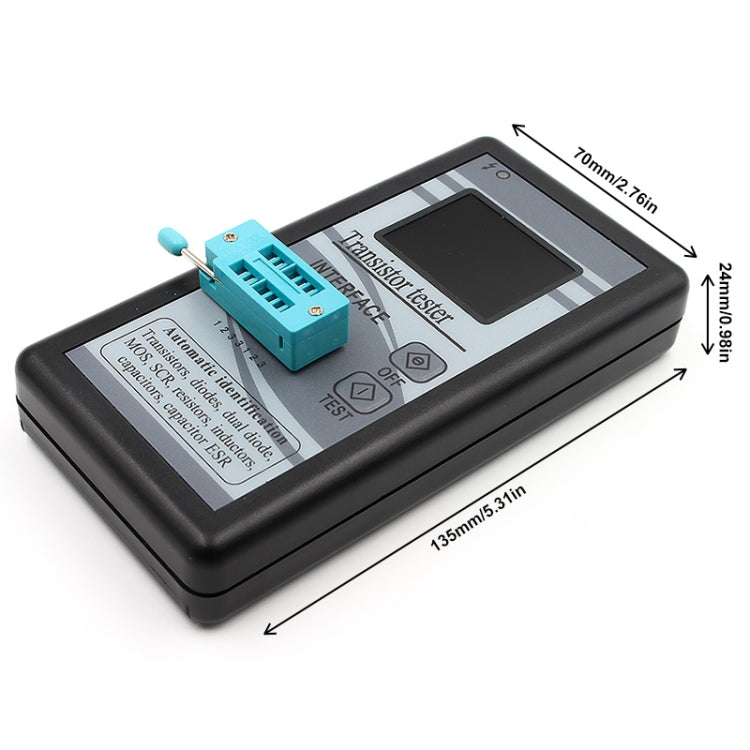

2. الأبعاد: 70 مم × 135 مم × 24 مم
3. مصدر الطاقة: DC9V (تحتاج إلى توفير بطارية مكدسة 9V خاصة بها 6F22)
4. الوزن: 0.128 كجم (باستثناء البطارية)
5. تعليمات التشغيل: يمكن توصيل 1،2،3 دبابيس حسب الرغبة، وتحديد النوع تلقائيًا، والكشف تلقائيًا عن تسلسل الدبوس، والعرض الرسومي، وقياس المعلمات تلقائيًا. عملية كذبة كاملة.
6. نطاق الترانزستور: 2 أو أقل (بما في ذلك 2) ترانزستورات تقاطع PN، ليس لديها مقاومة داخلية أخرى وسعة أصلية.
7. قياس المقاومة 0.5Ω-50MΩ
8. قياس الحث 0.01mH-20H
9. قياس السعة 25pf-100000 فائق التوهج
10. مقدمة الوظيفة:

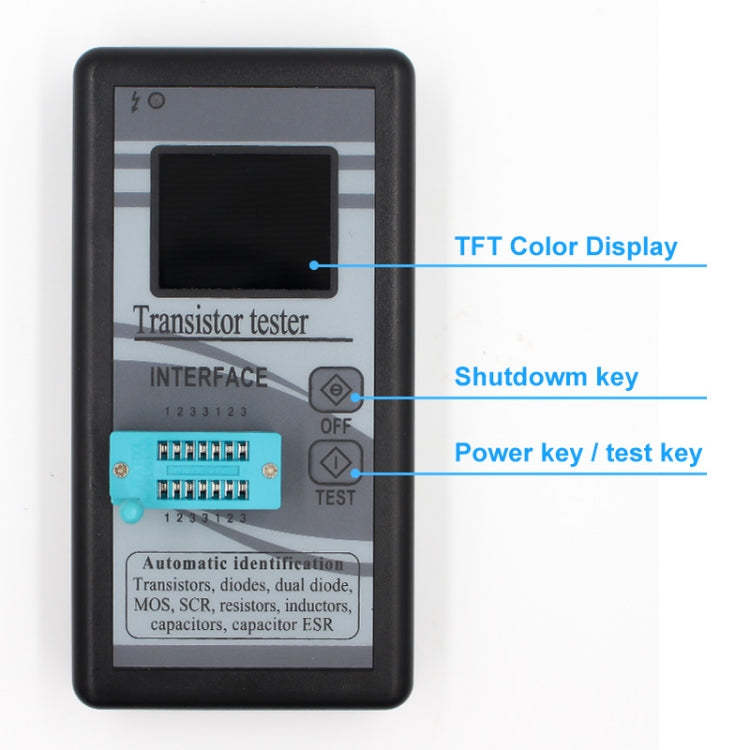

- عملية قياس بمفتاح واحد، يتم إيقاف التشغيل تلقائيًا بعد التأخير. تيار إيقاف التشغيل هو 20nA فقط، مما يدعم تشغيل البطارية.
- الكشف التلقائي عن الترانزستورات ثنائية القطب PNP و NPN، N، P-channel MOSFETs، ترانزستورات التأثير الميداني JFET، الثنائيات، الثنائيات المزدوجة، الثايرستور، المقاومة، السعة، الحث. الكشف تلقائيا عن تعريفات الدبوس.
- قياس عامل التضخيم الحالي (B) وجهد التوصيل (Uf) للترانزستور ثنائي القطب. يمكن التعرف على ترانزستورات دارلينجتون من خلال الجهد العالي وعامل التضخيم الحالي العالي.
- يمكن اكتشاف صمام الحماية الموجود داخل الترانزستور ثنائي القطب و MOSFET وعرضه على الشاشة.
- قياس جهد العتبة وسعة البوابة لـ MOSFET.
- يدعم قياس مقاومتين، ويمكن أيضًا قياس الجهد. إذا تم ضبط مقياس الجهد على أحد طرفيه، فلن يتمكن جهاز الاختبار من التمييز بين طرفي الدبوس الأوسط وكلا الطرفين.
- دقة قياس المقاومة هي 0.1 أوم، وأعلى قيمة تم قياسها هي 50 ميجا أوم.

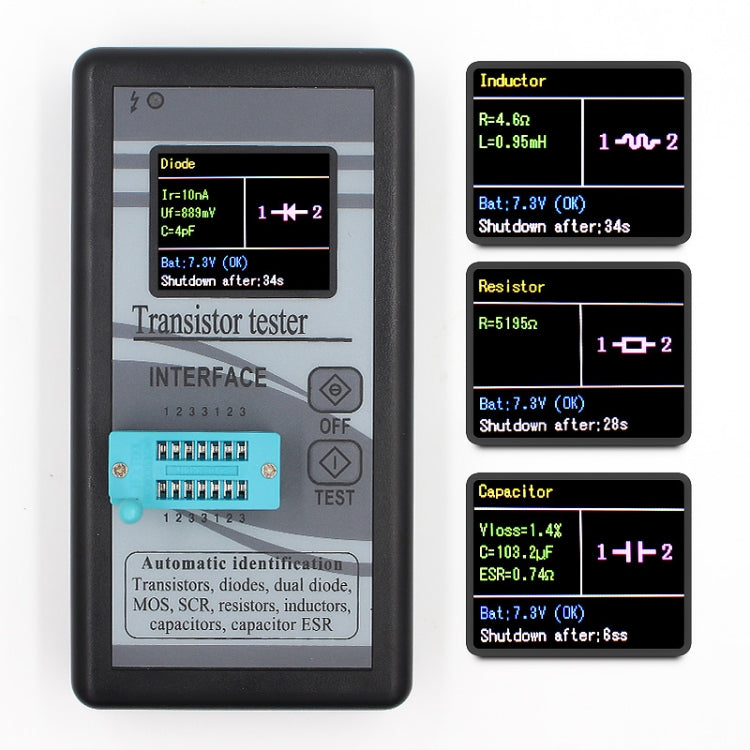

- نطاق قياس السعة من 25pf إلى 100mF (100,000 UF). يمكن أن تصل الدقة إلى 1 pF، ونطاق قياس الحث هو 0.01MH-20H، وإلا سيتم عرضه كمقاومة. إذا كانت قيمة مقاومة التيار المستمر للمحاثة أعلى من 2100 أوم، فسيتم عرضها أيضًا كمقاومة. أثناء اختبار السعة، فإن VLoss المعروض على الشاشة هو الفقد والتوهين. كلما كبرت القيمة، كلما اقتربت السعة من التخريد! ESR هي الممانعة، كلما كانت القيمة أصغر، كان أداء المكثف أفضل!
- يمكنه اكتشاف المقاومة المتسلسلة المكافئة (ESR) للمكثفات التي تزيد عن 2 فائق التوهج بدقة 0.01 أوم. هذه الوظيفة مهمة جدًا للكشف عن أداء المكثف.
- يمكن عرض رموز الاتجاه الصحيح لكلا الثنائيات، كما يمكن عرض انخفاض الجهد الأمامي في نفس الوقت.
- تم الكشف عن الصمام الثنائي، وانخفاض الجهد الأمامي أعلى من القيمة العادية. تم الكشف عن الصمام الثنائي الباعث للضوء المزدوج باعتباره صمام ثنائي مزدوج. وفي الوقت نفسه، سوف يومض مؤشر LED.
- وقت كل اختبار حوالي ثانيتين، فقط قياس السعة الكبيرة والمحاثة سيستغرق وقتًا طويلاً
11. ملاحظة هامة: يجب تفريغ جميع المكثفات قبل الاختبار.
