جهاز إرسال واستقبال صغير 8 نطاقات SSB/CW QRP لراديو هام، النمط: المضيف + اليد Mi + الاتحاد الأوروبي

سمات:
1. أنابيب الإرسال سلسلة IRF، متينة
2. يمكن استخدامه لتوصيل الهوائي (قاعدة الأدوات)
3. وضع علامات على حالة الليزر من الألومنيوم، وجميع أزرار الألومنيوم، ومفاتيح السيليكون الشفافة
4. تم تبسيط دائرة qck الأصلية إلى حد كبير، وتم تقليل مكونات التثبيت، وليست هناك حاجة إلى ملفات المحولات المعقدة وإجراءات الأسلاك، والبناء سهل (الأخضر والأحمر)
5. 8 نطاقات، شاشة رقمية، مصدر طاقة خارجي 13.8 فولت 10 وات، بطارية مدمجة 12.6 فولت

قائمة الصور:
1. جهاز إرسال واستقبال عالي التردد cxp ssb بسيط ومثير للاهتمام ومتعدد الاستخدامات مع وظائف dsp وsdr مدمجة
2. Eer class e يقود مرحلة إطلاق ssb
3. مصدر طاقة 13.8 فولت حوالي 10 واط ssb pep
4. المرشحات: 4000،2500،1700،500،200،100،50 هرتز
5. وظائف Dsp: التحكم التلقائي في الكسب (agc)، تقليل الضوضاء (nr)، المشغل الصوتي، المشغل الصوتي XMIT، المخفف rx (att)، بوابة الضوضاء tx، التحكم في محرك tx، التحكم في مستوى الصوت، dbm/s-meter
6. Ssb عكس النطاق الجانبي/نقل قمع الناقل: أفضل من -45 ديسيبل، imd3 (نغمة مزدوجة) -33 ديسيبل، الاستقبال: أفضل من -50 ديسيبل
7. دعم متعدد النطاقات، قابل للتعديل بشكل مستمر في نطاق التردد 160 م - 10 م (فقدان أداء 20 كيلو هرتز) 99 ميجا هرتز
8. البرامج الثابتة مفتوحة المصدر، المضمنة في IDE؛ يسمح بالتجريب، ويمكن إضافة ميزات جديدة، ويمكن مشاركة المساهمات عبر جيثب، وتعقيد البرامج: 2000 سطر من التعليمات البرمجية
9. يمكن استخدام البرنامج المستند إلى V لعمليات مارقة سريعة وكاملة (qsk وشبه qsk)، أو للمساعدة في التنفيذ في الوضع الرقمي (بدون واجهة cat أو ptt) لمفاتيح rx/tx مع التحكم في تأخير tx/pa، خارجي إخراج PTT - تركيب وتعديل بسيط، 8 تغييرات في المكونات و8 خطوط
10. جهاز إرسال واستقبال خفيف الوزن ومنخفض التكلفة: جهاز إرسال المستوى الإلكتروني الأول، الذي يتمتع بكفاءة عالية في استخدام الطاقة (دون الحاجة إلى مشعاع كبير) وتصميم بسيط (دون الحاجة إلى مضخم طاقة خطي متوازن ومعقد)
11. مرحلة إرسال SSB رقمية بالكامل وتعتمد على البرامج: تتحكم في مرحلة SI5351 PLL (عبر تغييرات تردد I2C الصغيرة التي تزيد عن 800 كيلوبت/ثانية) وسعة PA (عبر pwm إلى pwm) لاختبار إدخال الميكروفون و إعادة بناء إشارة SSB. دائرة تشكيل المفتاح PA)
12. مستوى استقبال حقوق السحب الخاصة (SDR) الرقمي بالكامل والقائم على البرمجيات (اختياري): أخذ عينات من إشارات I/Q (الجمع) من جهاز مزج رقمي مع كاشف أخذ العينات المتعامد، والذي يتم فيه تنفيذ تحول الطور بمقدار 90 درجة (تحويل هيلبر) ) البرنامج وعن طريق إضافة إزالة النطاق الجانبي
13. ثلاثة حكام تناظريين قابلين للتحويل مستقلين عن جهاز الاستقبال الأمامي
14. مستوى ضوضاء جهاز استقبال MDS: -135 ديسيبل (200 هرتز) عند 28 ميجا هرتز
15. انتقائية ما قبل الاستقبال: تعديل التردد الحاد -45 ديسيبل / 10 تمرير
16. حجب النطاق الديناميكي: إزاحة 20 كيلو هرتز 123 ديسيبل، إزاحة 2 كيلو هرتز 78 ديسيبل
17. وحدة فك ترميز CW، المرحلات المقابلة مع المرشحات التي يتم تبديلها عبر دعم i2c-Cat (مجموعة فرعية TS480)، يمكنك دفق الصوت وضغطات المفاتيح وعرض النص من خلال CAT

وصف المنفذ:
1. الشحن: منفذ شحن بطارية الليثيوم المدمج، استخدم الشاحن المرفق فقط! لا تستخدم أجهزة شحن أخرى!
2. التبديل: إيقاف، الخفافيش: طاقة البطارية المدمجة، 13.8: مصدر طاقة خارجي
3. DC13.8V/3A: واجهة الطاقة الخارجية
4. المفتاح: اتصال تلقائي لجسم المفتاح (أ، ب، مفتاح واحد)
5. Pa: مكبر كهربائي خارجي، إشارة PTT
6. هيئة التصنيع العسكري: واجهة ميكروفون خارجي
7. Uart: الاتصال التسلسلي (تعليمات متوافقة مع TS-480)
8. Spk: مكبر صوت خارجي

مواصفات المنتج:
1. سعة البطارية: 6000 مللي أمبير
2. PTT جانبي مع ميكروفون مدمج للاستخدام المحمول
3. باستخدام ترانزستور MOS للطاقة، ليس من السهل كسره
4. يمكن توصيل البطارية المدمجة والميكروفون المدمج ومكبرات الصوت بالمفاتيح التلقائية، ولكن أيضًا فك تشفير CW
5. الحجم: 13.3 × 7.5 × 4 سم

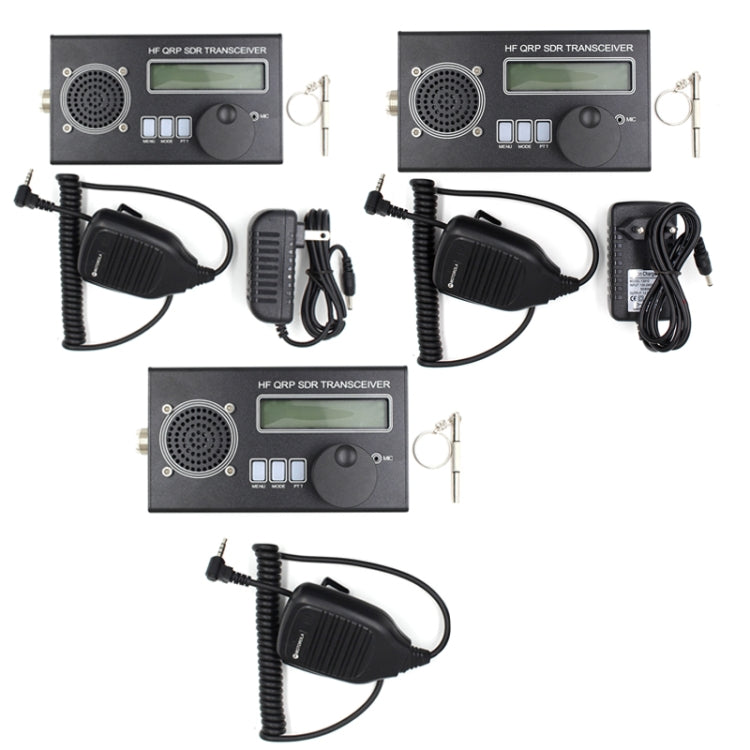

قائمة التعبئة:
-.1 × مضيف
-1 × يد مي
-1 × الطاقة (لا يأتي المضيف + اليد)
-1 × مفك براغي ثلاثة في واحد
