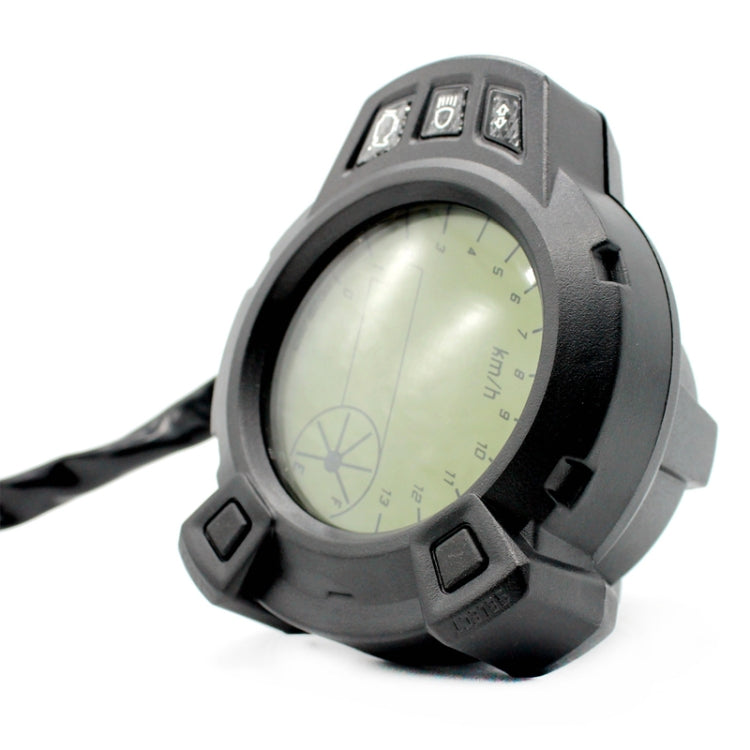

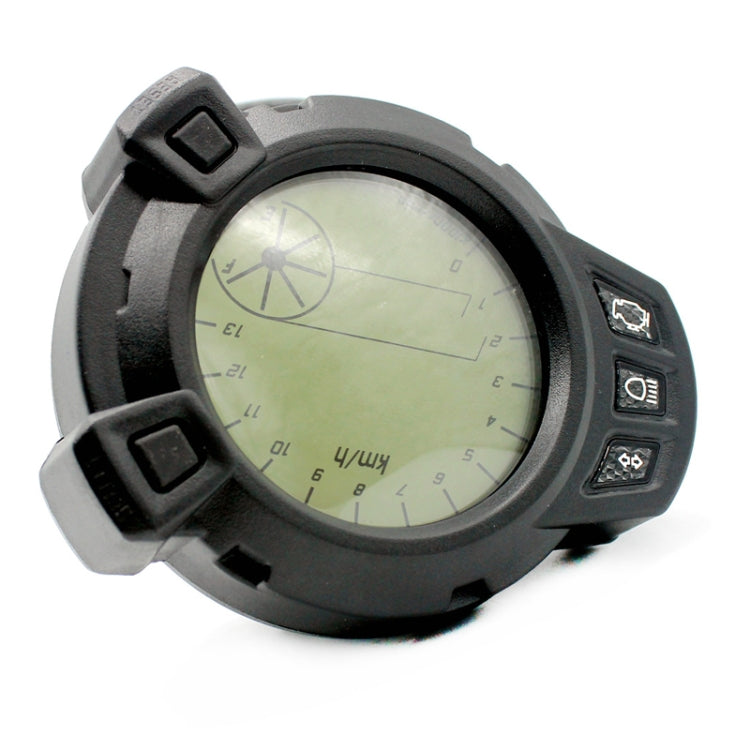

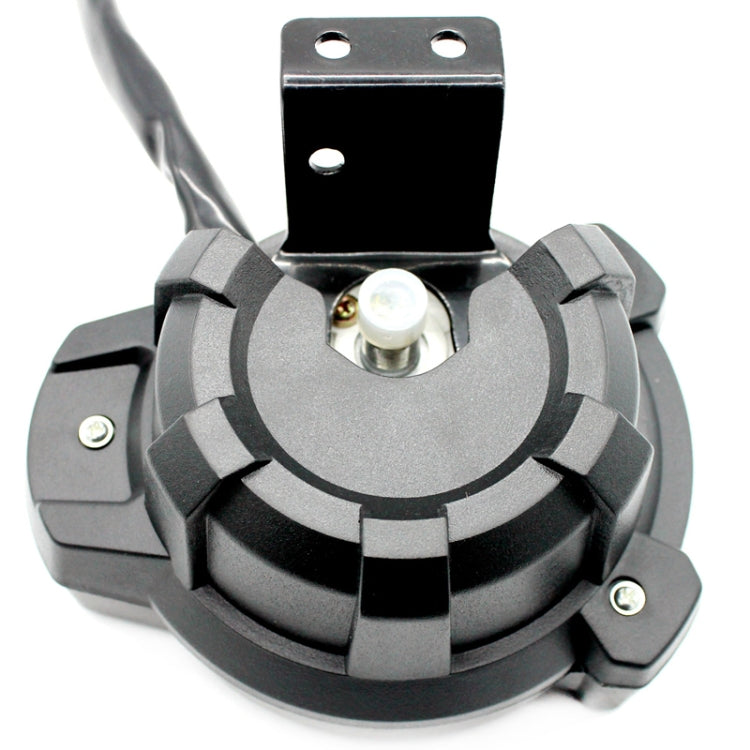

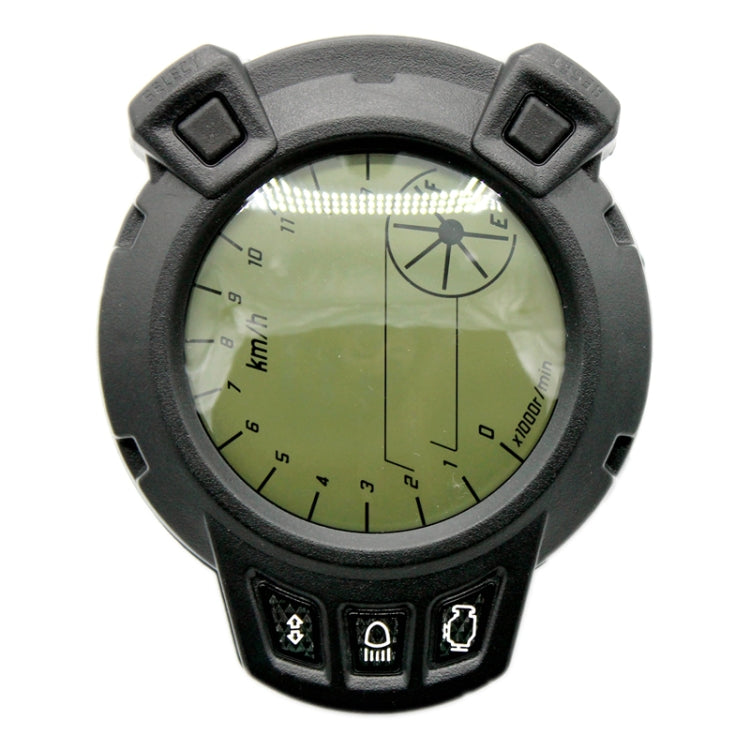

B2909 Instrument à écran coloré modifié pour moto 12 V pour BWS/RXM

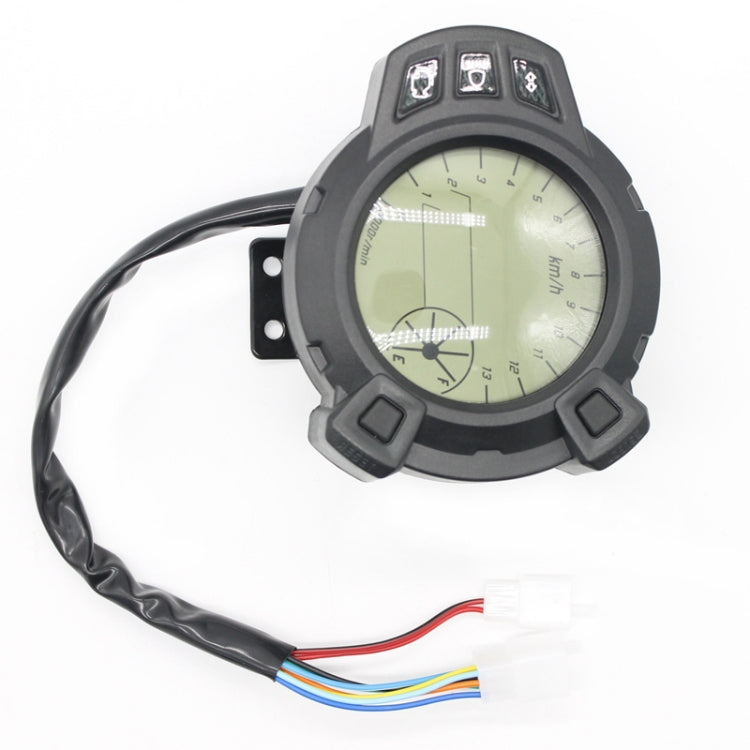

Fil rouge – électrode positive de la batterie 12 V
Fil noir – électrode positive
Fil vert – électrode négative
Fil orange – fil de clignotant gauche
Bleu clair – fil de clignotant droit
Fil bleu – Fil indicateur de faisceau
Fil jaune – Fil du voyant de panne du moteur
Fil bleu/blanc – fil de signal de niveau d'huile
Fil rouge/noir – fil de signal RPM

Fonction
1. lumière :
feux de route : bleu --- contrôle positif
feu de virage gauche/droite----vert---contrôle positif
Témoin de défaut du moteur : jaune --- commande négative

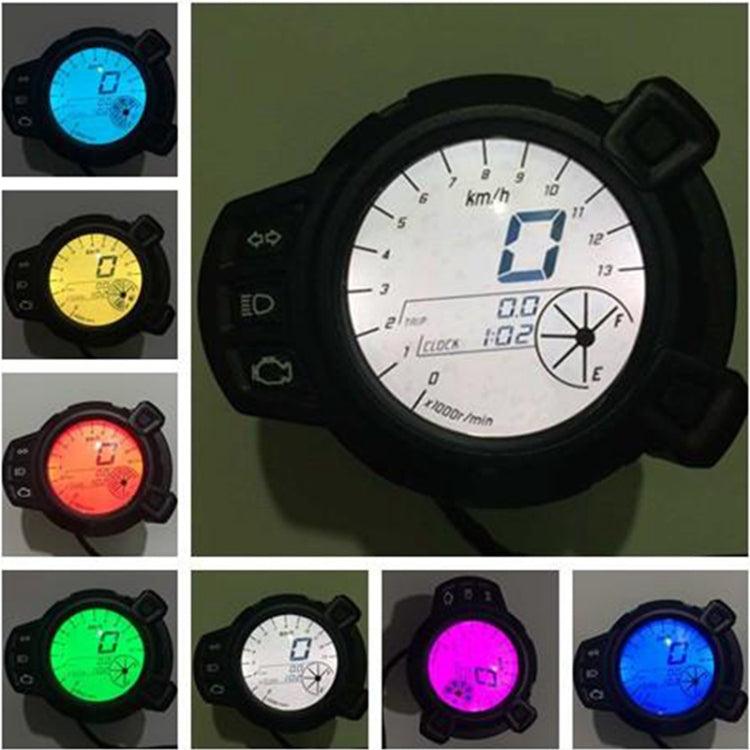

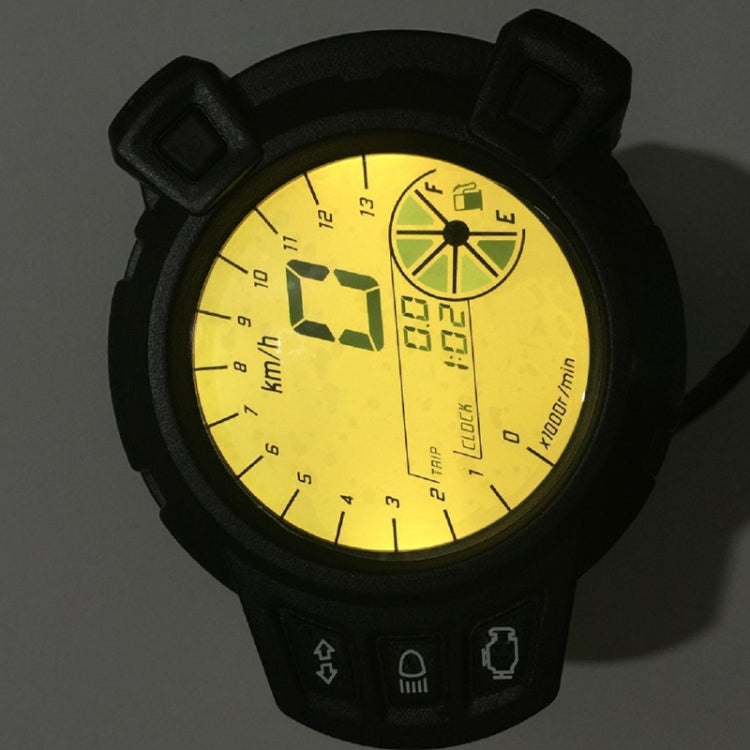

Rétroéclairage du tableau de bord LCD : coloré - Appuyez longuement sur la touche de sélection pour transformer la couleur de l'éclairage d'arrière-plan
2. Niveau d'huile
Un signal de carburant inférieur à 54 ?? indiquera que le niveau d'huile du gril est plein, un signal supérieur à 538 ?? indiquera que l'huile est vide,
3. RPM :
RPM correspondant : Compteur 16OHZ à 10 * 1000 / min
4. Vitesse :
rapport de vitesse 1:1400
