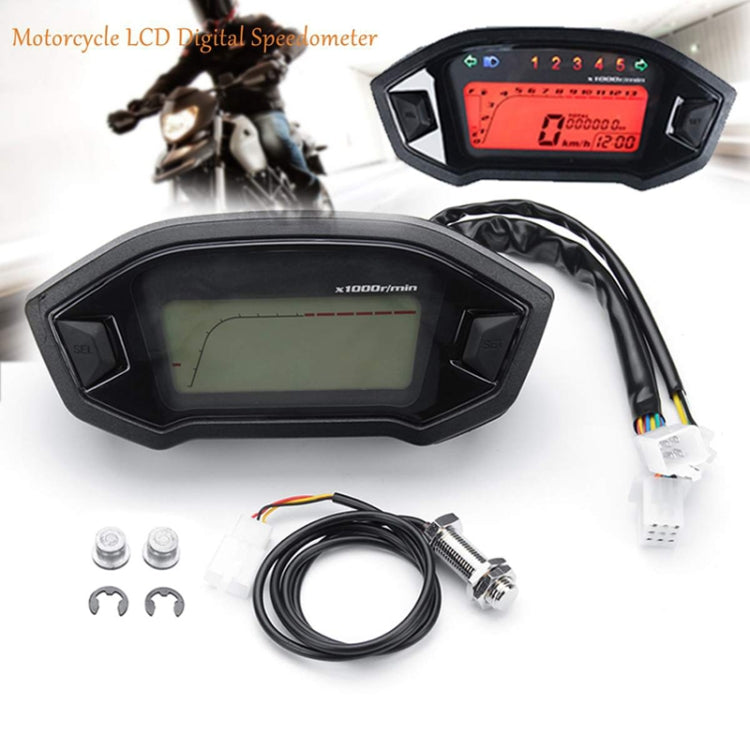

Tableau de bord modifié pour moto B2912, écran LCD 12 V, compteur kilométrique, compteur de vitesse à 2 ou 4 cylindres

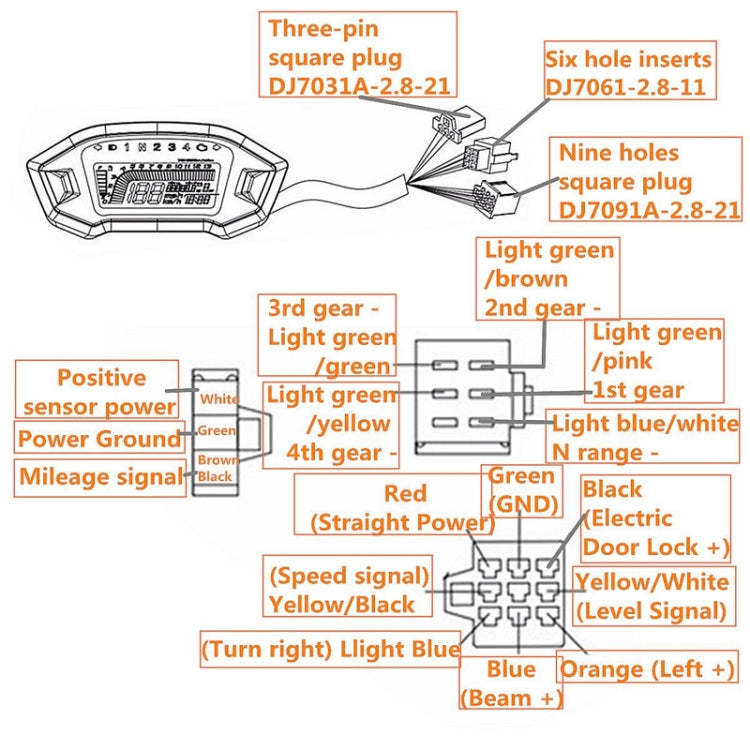

Bleu clair : tourner à droite, commande positive 12 V Vert/rouge : vitesse N
Bleu/Jaune : Ligne de signal de vitesse Rose : 1ère vitesse
Rouge : La batterie est positive. Bleu/Rouge : 2 vitesses
Bleu : feux de route, commande positive 12 V Vert/noir : 3 vitesses
Vert : Négatif Jaune/Rouge : 4 vitesses
Orange : direction à gauche, commande avant 12 V. Jaune/Blanc : 5 vitesses
Bleu et blanc : ligne de signal de carburant
Noir : Positif Jaune : Capteur positif
Vert : capteur négatif
Noir/blanc : signal du capteur

1. Tension de fonctionnement : 10 V-15 V
2. Étalonnage de la vitesse du véhicule : 42,5 Hz correspond à 60 km/h
3. Étalonnage de la vitesse de rotation : 166 Hz correspond à 10*1000r/min
4. Calibrage du carburant : 98 ohms au point E, 8 ohms au point F
5. Tension : en dessous de 11,3 V, le symbole de sous-tension clignote, au-dessus de 11,7 V, le symbole de sous-tension ne s'affiche pas

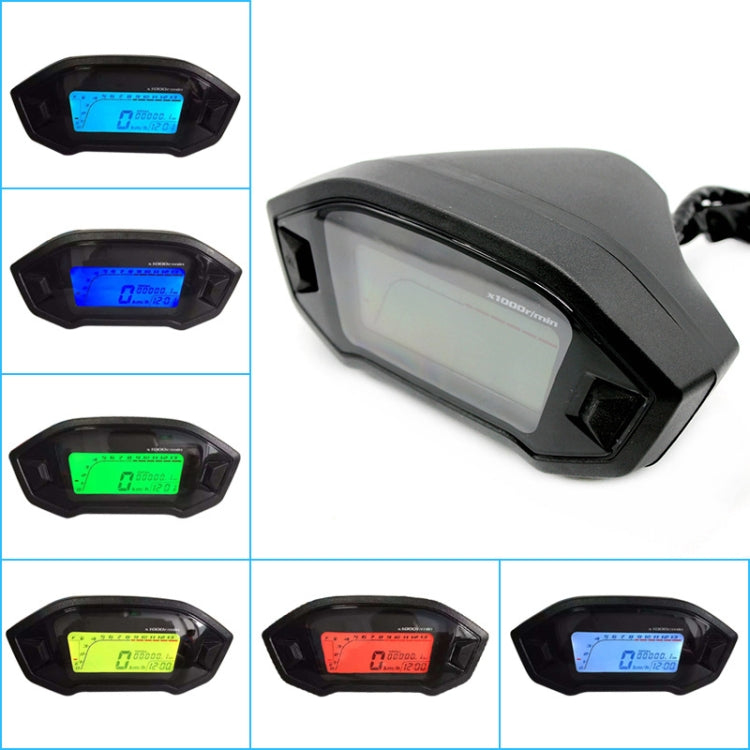

6. Écran LCD : rétroéclairage 7 couleurs, appuyez brièvement sur le bouton droit pour basculer (l'ordre est : rouge, violet, rose, vert, blanc, bleu, vert, bleu ciel). La valeur par défaut est le rouge

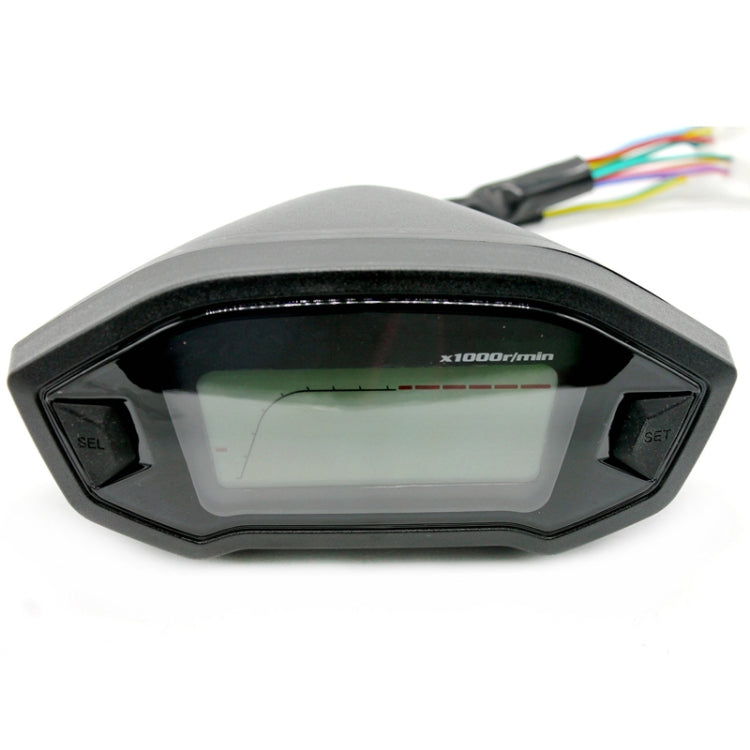

7. Bouton : appuyez brièvement sur le bouton gauche pour passer du total au sous-total. Dans l'état de sous-total, appuyez longuement sur le bouton droit pendant 3 secondes pour effacer le sous-total.
8. Appuyez longuement sur le bouton gauche et la vitesse du véhicule clignote. Appuyez brièvement sur le bouton droit pour basculer entre les systèmes métrique et pouce, puis appuyez brièvement sur le bouton gauche pour passer au réglage de l'horloge, le chiffre des heures clignote, appuyez brièvement sur le bouton gauche pour augmenter de 1, puis appuyez brièvement sur le bouton gauche pour faire clignoter les minutes, appuyez brièvement sur le bouton droit pour ajouter 1, puis appuyez brièvement sur le bouton gauche pour enregistrer et quitter.
