NanoVNA-H4 Écran LCD 4 pouces 50 kHz-1,5 GHz Analyseur de réseau vectoriel VNA HF VHF UHF UV

1. Un écran LCD de 4 pouces est utilisé. En raison de l'écran plus grand, il y a plus d'espace PCB pour installer des composants et des batteries
2. Utilisez une pompe de charge indépendante pour alimenter le mélangeur et ajoutez des condensateurs au tantale, ce qui peut réduire davantage le bruit de l'alimentation
3. Afin de permettre aux geeks de créer plus de possibilités, les interfaces UART1 et PC14, PC15 sont dessinées sur le PCB, ce qui est pratique pour l'extension DIY
4. Coque ABS, peut protéger efficacement les connecteurs et les boutons SMA
5. Une gradation CC est ajoutée, elle peut être vue plus clairement lorsqu'elle est utilisée à l'extérieur et elle est plus confortable à utiliser à l'intérieur.
6. Optimisation du pont pour exploiter pleinement les harmoniques du Si5351. La 5e harmonique peut désormais être utilisée pour mesurer jusqu'à 1,5 GHz ;
7. Lorsque l'onde fondamentale est utilisée, le niveau de sortie de CH0 est augmenté à 0 dBm et la mesure de réflexion est plus précise ;
8. Résoudre l'anomalie précédente du NanoVNA-H à proximité de 6 MHz
9. Le circuit de gestion de l'alimentation repensé réduit davantage le bruit de l'alimentation, réduit les interférences d'alimentation USB, réduit le courant de charge et protège la batterie
10. Disposition PCB optimisée, pouvant accueillir une batterie de 1950 mAh, plus de 8 heures d'utilisation

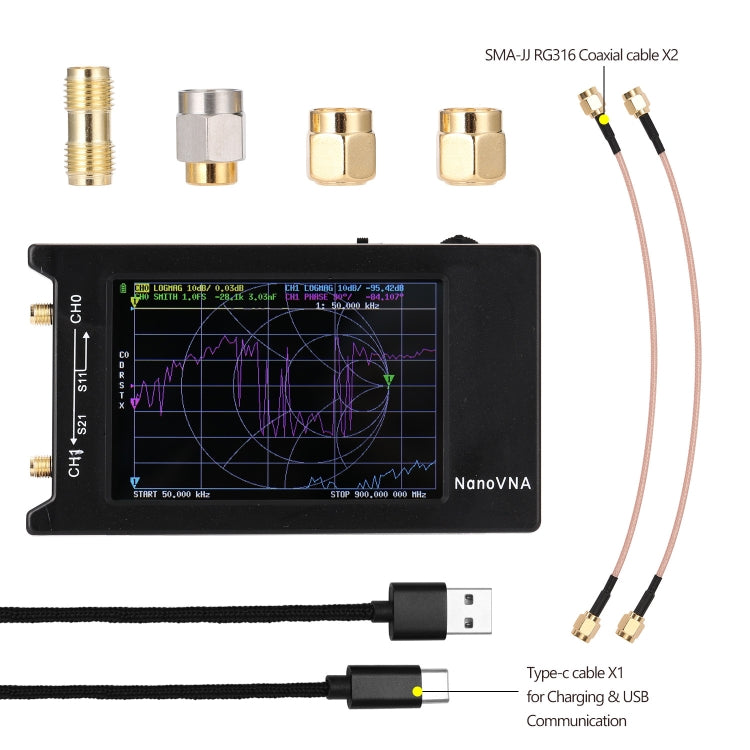

liste de colisage:
1. Hôte NanoVNA x 1 (y compris écran tactile de 4 pouces, batterie de 2000 mAh)
2. Câble RF SMA mâle vers mâle RG316 de 15 cm x 2
3. Connecteur SMA femelle vers femelle x1
4. Kit d'étalonnage simple SMA COURT x1
5. Kit d'étalonnage simple SMA OUVERT x1
6. Kit d'étalonnage simple SMA LOAD x1
7. Câble de données USB Type-C x1
8. Type-c vers Type-c x1 prend en charge la connexion avec la plupart des téléphones Android
9. Un choix
